dy4100接地电阻测试仪使用说明书
1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。
2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。3、把摇表置于接地体近旁平整的地方，然后进行接线。
4、根据被测接地体的接地电阻要求，调节好粗调旋钮(上有三档可调范围)。
5、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时，随即调节微调拨盘，直至表针居中为止。以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。
6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。取几次测得值的平均值作为接地体的接地电阻。

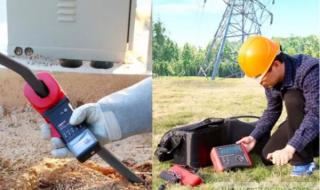

接地电阻测试仪使用方法
1、测试前准备
•断电！ 先断开被测设备电源，避免触电风险。
• 检查测试仪：确认电量充足，表笔、导线无破损。
• 清理接地极：用铲子铲掉接地极周围的碎石、杂草，保持金属部分裸露。
2、接线方法（关键步骤！）
•E端接被测接地极：用红色表笔连接接地桩或金属外壳。
•P端接电压探针：将电压探针插入距离接地极20米处的湿润土壤。
•C端接电流探针：电流探针需插在更远位置（通常40米），三者呈直线排列。
3、开始测试
• 开机后选择合适量程（新手建议用自动模式）。
•长按测试键3秒，屏幕显示数值稳定后记录结果。
• 标准值参考：家庭用电≤4Ω，防雷接地≤10Ω，若超标需重新检查接地系统。
4、安全注意事项
• 雷雨天气禁止测试！
• 测试时戴绝缘手套，穿胶底鞋。
• 如果测试线发热严重，立即停止并检查是否短路。
5、数据记录与维护
• 记录测试时间、地点、数值，拍照存档更保险。
• 测试后擦净表笔泥土，仪器放回干燥箱防潮。
小贴士：如果数值跳动大，可能是探针插深不够（建议插入30cm）或土壤太干燥，可浇水后再测！
相关问题解答
1、dy4100接地电阻测试仪怎么开机和关机？
答：开机很简单，按住电源键2秒左右，屏幕亮了就表示开机成功了，关机也是一样的操作，长按电源键2秒，屏幕熄灭就关机了，记得不用的时候及时关机，省电又安全！
2、dy4100接地电阻测试仪怎么接线？
答：接线其实不难，主要用到三根线：红色接E（接地极），黄色接P（电位极），绿色接C（电流极），接好后，确保线头插紧，别松动了，不然会影响测试结果，接线前记得断电，安全第一！
3、dy4100接地电阻测试仪怎么测接地电阻？
答：接好线后，开机，按“测试”键，仪器就会自动开始测量，屏幕上会显示接地电阻值，单位是欧姆（Ω），如果数值在正常范围内（一般小于4Ω），说明接地良好；如果数值偏大，可能需要检查接地装置了。
4、dy4100接地电阻测试仪测量结果不准怎么办？
答：如果测量结果不准，先检查接线是否正确，线头有没有松动，然后看看测试环境，附近有没有强磁场干扰，或者土壤太干燥也会影响结果，如果还是不行，可能是仪器本身有问题，建议联系售后检查一下。
5、dy4100接地电阻测试仪怎么保养？
答：平时用完后，记得用干布擦干净仪器表面，避免灰尘和湿气，存放时放在干燥通风的地方，别让仪器受潮，如果长时间不用，建议把电池取出来，防止电池漏液损坏仪器，定期检查一下线缆有没有破损，有问题及时更换。
